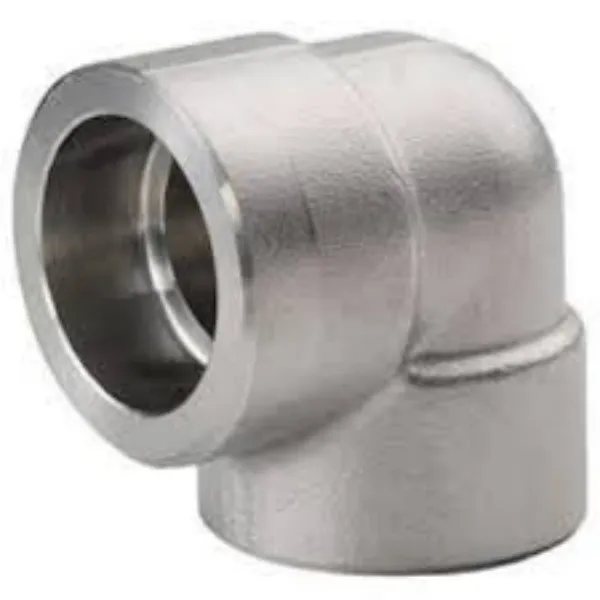

소켓 용접 팔꿈치

ASME B16.11 단조 소켓 용접 팔꿈치는 필렛 씰 용접으로 ASME 파이프를 피팅 또는 밸브에 연결하는 데 사용되는 90도 및 45도에서 사용할 수 있습니다. 작은 사이즈로 무게는 가볍습니다. 신뢰성, 내구성, 치수 정밀도 등 다양한 기능을 갖추고 있습니다....

문의 보내기

채팅하기

제품 소개

ASME B16.11 단조 소켓 용접 팔꿈치는 필렛 씰 용접으로 ASME 파이프를 피팅 또는 밸브에 연결하는 데 사용되는 90도 및 45도에서 사용할 수 있습니다. 작은 사이즈로 무게는 가볍습니다. 신뢰성, 내구성, 치수 정밀도 등 다양한 기능을 갖추고 있습니다. 클래스 3000, 6000 및 9000의 3가지 압력 등급이 있습니다.

클래스 3000 엘보: Sch 80 강관과 함께 사용됩니다.

클래스 6000 엘보: Sch 160 강관과 일치합니다.

클래스 9000 엘보 : Sch XXS 강관 연결용

소켓 용접 피팅은 ANSI 파이프와 함께 사용되는 고압 단조 피팅 제품군이며 동일한 크기 범위로 제공됩니다.

두 용접의 형태에는 약간의 유사점이 있지만 소켓 용접은 여전히 필렛 용접과 다른 것으로 간주됩니다.

소켓 용접 피팅 ASME B16.11 사양

모양	직선형 및 축소형 피팅
크기 범위	1/8" - 4" / DN6 - DN100
압력 등급	클래스 3000lbs, 6000lbs, 9000lbs
기준	ASME B16.11, BS3799
탄소강	ASTM A105/A105N, ASTM A350 LF2/LF3, A694 F42/46/56/60/65
합금강	ASTM A182 F11 / F12 / F5 / F9 / F91 / F92 / F22
스테인레스 스틸	ASTM A182 F304/304L/304H, F316/316L, F310S, F317, F347, F904L

아연 도금 소켓 용접 엘보의 표시 및 검사

소켓 용접 팔꿈치 피팅 패키지

모든 SW 엘보우를 상자에 포장합니다.

모든 상자에 라벨을 붙입니다.

상자를 나무 상자에 넣으세요.

나무 상자에 배송 표시를 합니다.

ASME B16.11 소켓 용접 엘보 치수

DN	NPS (엔피에스)	B	G			C
			3000	6000	9000	3000		6000		9000
						3000		6000		9000
						거리	분	거리	분	거리	분
6	1/8	10.9	2.41	3.15	-	3.18	3.18	3.96	3.43	-	-
8	1/4	14.3	3.02	3.68	-	3.78	3.30	4.60	4.01	-	-
10	3/8	17.7	3.20	4.01	-	4.01	3.50	5.03	4.37	-	-
15	1/2	21.9	3.73	4.78	7.47	4.67	4.09	5.97	5.18	9.53	8.18
20	3/4	27.3	3.91	5.56	7.82	4.90	4.27	6.96	6.04	9.78	8.56
25	1	34.0	4.55	6.35	9.09	5.69	4.98	7.92	6.93	11.38	9.96
32	11/4	42.8	4.85	6.35	9.70	6.07	5.28	7.92	6.93	12.14	10.62
40	11/2	48.9	5.08	7.14	10.15	6.35	5.54	8.92	7.80	12.70	11.12
50	2	61.2	5.54	8.74	11.07	6.93	6.04	10.92	9.50	13.84	12.12
65	21/2	73.9	7.01	-	-	8.16	7.62	-	-	-	-
80	3	89.9	7.62	-	-	9.52	8.30	-	-	-	-
100	4	115.5	8.56	-	-	10.69	9.35	-	-	-	-
