대구경-용접 파이프는 다양한 사양으로 제공되며 일반적인 외경 범위는 약 219mm~2000mm입니다. 벽 두께도 일반적으로 6mm에서 20mm까지 다양합니다.
1. 사양 및 크기 범위
대구경-용접강관은 일반적으로 직경 508mm 이상의 나선형 용접관을 말합니다. 일반적인 사양은 다음과 같습니다.
- 직경 범위: 508mm-3620mm
- 벽 두께 범위: 6mm-25.4mm
- 단일 길이: 6m-18m(맞춤 설정 가능)
2. 재료 등급
주로 사용되는 강종은 다음과 같습니다.
- Q235B: 가장 일반적으로 사용되는 저탄소강으로 용접성과 가소성이 우수합니다.
- Q345B: 저-고합금-강도강, 항복 강도 345MPa 이상
- X42-X80: 고압 전송에 사용되는 API 표준 파이프라인 강철.
- L245-L485: GB/T9711 표준 석유 및 가스 파이프.
3. 기계적 성질
Q235B를 예로 들면 다음과 같습니다.
- 항복 강도: 235MPa 이상
- 인장 강도: 375-500MPa
- 신율: 20% 이상
- 충격 에너지(-20도): 27J 이상
4. 공정 변수
- 성형 방법: 나선형 수중 아크 용접(SAWL)
- 용접 공정: 양면 서브머지드 아크 자동 용접-
- 용접 보강: 3.2mm 이하
- 오정렬: 1.6mm 이하
5. 내식성
일반적인 부식 방지 처리:
- 3PE 부식 방지: 30년 이상의 부식 방지 수명
- 에폭시 분말 코팅: 최대 100도까지의 온도 저항
- 아연 도금: 아연층 200g/m² 이상
6. 재료 선택 가이드
- 일반 유체: Q235B/Q345B
- 부식성 매체: L245N/L360N
- 고압 조건: X60-X80
- 저온 환경: L415Q/X65Q
7. 주요 점검항목
- 초음파 테스트: 100% 전체 파이프 검사
- X-Ray 검사: 전체 용접 길이에 대한 20% 무작위 검사
- 수압 테스트: 압력 유지 시간 10초 이상
- 치수 검사: 둘레 편차 ±0.5% 이하

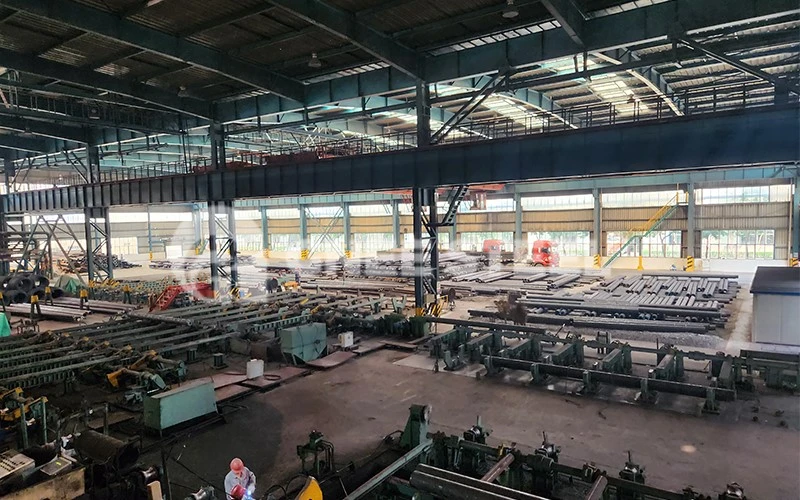

대구경 용접파이프 공장
