플랜지 확장 조인트(플랜지 확장 조인트 또는 플랜지 제한 확장 조인트라고도 함)는 파이프라인 시스템의 중요한 보상 요소입니다. 이는 파이프라인 시스템의 밀봉 및 안정성을 유지하면서 온도 변화, 기계적 진동 또는 기초 침하로 인한 축, 측면 또는 각도 변위를 흡수하는 데 주로 사용됩니다.
핵심 구조 및 기능 구성 요소
플랜지 확장 조인트는 일반적으로 다음과 같은 주요 구성 요소로 구성됩니다.
1. 본체 파이프 섹션: 탄소강, 스테인레스강 또는 합금강으로 제작되었으며 파이프라인 연결을 위해 양쪽 끝에 용접 플랜지가 있고 중앙에 개폐식 벨로우즈 또는 슬리브 구조가 있습니다.
2. 확장 요소: 벨로우즈-형 확장 조인트는 변위 보상을 달성하기 위해 여러 층의 금속 주름의 탄성 변형에 의존합니다. 슬리브-형 신축이음장치는 내관과 외관의 상대적인 미끄럼을 통해 변위를 흡수합니다. (흑연패킹 등 실링재 충진 필요)
3. 제한 장치: 플랜지형 신축 조인트에서는 볼트와 너트의 조합으로 최대 신축량을 제어하여 구조적 파손을 초래할 수 있는 과도한 신축이나 압축을 방지합니다.
4. 밀봉 시스템: 매체 누출을 방지하기 위해 고무 밀봉 링, PTFE 부싱 또는 금속 나선형 개스킷이 포함되어 있습니다.
작동 원리
1. 축 변위 보상: 열로 인해 파이프라인이 확장되면 벨로우즈가 압축되거나 슬리브의 내부 튜브가 바깥쪽으로 미끄러져 신장을 흡수합니다. 냉각으로 인해 수축하면 벨로우즈가 반동하거나 슬리브가 원래 위치로 돌아갑니다.
2. 측면 변위 적응: 힌지 메커니즘 또는 유니버셜 조인트 설계를 통해 파이프라인이 수평면에서 특정 각도로 편향되도록 허용됩니다.
3. 진동 감소 및 소음 감소 메커니즘: 벨로우즈의 유연한 구조는 펌프 및 밸브 시동- 및 종료로 인해 발생하는 수격파를 효과적으로 감쇠시킵니다. 실제 측정 데이터에 따르면 신축 이음 장치를 설치하면 파이프라인 진동 진폭을 60% 이상 줄일 수 있습니다.
4. 한계 보호 기능: 변위가 설계 값을 초과하면 한계 볼트가 플랜지에 접촉하여 견고한 구속을 형성합니다.
응용 프로그램 및 기술 매개변수
1. 난방 파이프라인 시스템: 탄소강 크롬-도금 벨로우즈는 350도 이하의 작동 온도, 압력 등급 PN16-PN25에 대해 선택됩니다.
2. 물 공급 및 배수 공학: 고무 플랜지 확장 조인트는 하수 처리장에서 일반적으로 사용됩니다. 부식에 강하고-최대 15도 각도를 보상할 수 있습니다.
3. 특수 산업 환경: 송유관은 그리스 주입구가 있는 슬리브 설계를 채택하고 고압 밀봉 그리스를 주기적으로 주입하여 밀봉을 유지합니다.

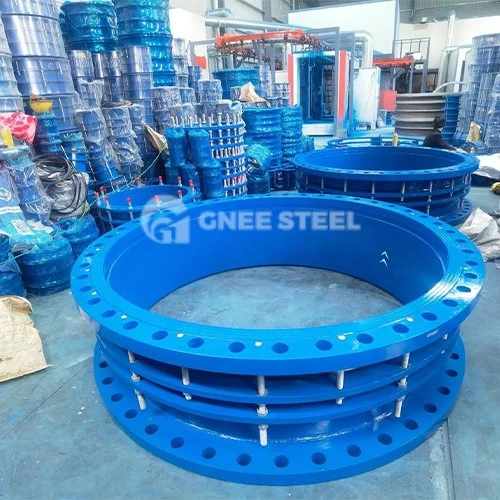

맞춤형 플랜지 익스펜션 조인트 판매
