P235GH의 특성은 무엇입니까?
P235GH는 고온 및 압력-내력 환경을 위해 설계된 유럽 표준 시스템의 비합금 구조 강철 이음매 없는 파이프 재료입니다. 명명 규칙에서 "P"는 압력 용기 강철을 나타내고, "235"는 실온에서 최소 항복 강도 235MPa를 나타내며, "GH"는 재료가 열간 가공 조건에 적합함을 나타냅니다. 정밀한 조성 제어 및 열처리 공정(일반적으로 정규화된 상태로 제공)을 통해 이 소재는 우수한 가소성, 인성, 냉간 굽힘 특성 및 용접성을 보유하므로 고온 및 고압 환경에서 장기간 안정적인 작동에 특히 적합합니다.-
p235gh 기계적 성질
| 두께 | 인장 시험 | 충격시험 | ||||
| 항복 강도 (Mpa) (최소) | 인장 강도 (Mpa) (최소) | 신장률(%) | -20도 | 0도 | +20도 | |
| 16 이하 | 235 | 360-480 | 24 | 27 | 27 | 27 |
| 16<> | 225 | |||||
| 40<> | 215 | |||||
| 60<> | 200 | |||||
| 100<> | 185 | 350-480 | ||||
| 150<> | 170 | 340-480 | ||||
P235GH의 화학 성분(%)
| C | 시 | 망 | P | S | Cr | 구리 | 모 | NB | 니 | 티 | V | N | Alt |
| 0.16 이하 | 0.35 이하 | 0.60-1.20 이하 | 0.025 이하 | 0.010 이하 | 0.30 이하 | 0.30 이하 | 0.08 이하 | 0.020 이하 | 0.30 이하 | 0.03 이하 | 0.02 이하 | 0.012 이하 | 0.020 이하 |
P235GH 소재 사양
| EFW 파이프 크기 | 5.0 – 1219.2밀리미터 |
|---|---|
| 표준 | EN, DIN, AISI, JIS, ASME GB, IS, ASTM 파이프 |
| 원활한 파이프 크기 | 4~219mmW. T.: 0.5~20밀리미터 |
| 용접 파이프 크기 | 5.0 – 1219.2밀리미터 |
| 일정 | SCH20, SCH10, SCH160, SCH120, SCH30, SCH40, SCH80, SCH5, 성병, SCH10S, SCH140, SCH40S, XXS XS, SCH80, SCH60, |
| 원활한 튜브 크기 | 3.35 OD ~ 101.6mm OD |
| 끝 | 일반 끝, 경 사진 끝, 트레드 파이프 및 튜브 |
| 용접된 튜브 크기 | 6.35mm OD ~ 152mm OD |
| 벽 두께 | 0.020~0.220인치 |
| 유형 | 이음매 없는, 용접된, ERW, 가공된, EFW 파이프, 유압, 'U' 굽은 또는 중공, LSAW, 직선 튜브, 보일러, 튜브 코일, 직사각형, 원형, 사각형 튜브 등 |
| 흑백 & SWG | 12 Swg., 10 Swg., 14 Swg., 18 Swg., 16 Swg., 20 Swg. |
| 길이 | 이중, 단일, 표준 및 절단 길이 파이프 및 튜브 |
| 마치다 | MF 광택, AP, BA |
P235GH 대 P235TR1
| 특징 | P235GH | P235TR1 | 주요 차이점 |
|---|---|---|---|
| 기준 | EN 10028-2(압력 장비 강철) | EN 10216-1(압력용 이음매 없는 강철 튜브) | P235GH는 일반적으로 평판 제품(플레이트, 시트)에 사용되는 반면, P235TR1은 심리스 튜브에 사용됩니다. |
| 열처리 | 정규화 또는 정규화 롤링(N/N 정규화) | 일반적으로 +N(정규화) 또는 +AR(-롤링되었지만 덜 일반적임)로 제공됩니다. | 둘 다 정규화를 거칠 수 있지만 P235TR1은 특히 튜브의 정규화된 상태로 공급되는 경우가 많습니다. |
| 화학 성분 | 기본 구성(C, Mn, P, S 제한)은 유사하지만 P235GH는 판재 제품의 특정 요소에 대해 약간 더 엄격한 제어를 적용할 수 있습니다. | 유사하지만 튜브 생산에 최적화되어 있습니다. 관형 형태의 용접성과 인성을 보장하기 위해 미량원소에 대한 제한이 약간 다를 수 있습니다. | P235GH와 P235TR1은 화학적 조성이 매우 유사하지만, 제품 형태(평형 및 관형)에 따라 특정 원소의 허용 범위가 약간 다를 수 있습니다. |
| 기계적 성질 | 항복 강도: 235 MPa 이상 인장 강도: 360-480MPa 신율: 22% 이상(플레이트/시트의 경우) |
항복 강도: 235 MPa 이상 인장 강도: 360-480MPa 신율: 20% 이상(튜브의 경우 직경 및 두께에 따라 다름) |
기계적 특성 요구 사항은 유사하지만 제품 형태 및 테스트 방법이 다르기 때문에 최소 연신율 값이 약간 다를 수 있습니다. |
| 응용 | 보일러, 압력 용기, 열 교환기 및 판재 제품이 적합한 기타 압력 장비. | 보일러, 열 교환기 및 관형 구성 요소가 필요한 기타 시스템과 같은 압력 목적을 위한 심리스 튜브입니다. | 주요 차이점은 제품 형태와 제품이 설계된 특정 용도에 있습니다. P235GH는 판재용, P235TR1은 심리스 튜브용입니다. |
| 인성 요구 사항 | 실온 및 고온에서 인성이 우수하며 종종 충격 시험이 필요합니다. | 또한 특히 일부 응용 분야의 경우 저온에서 우수한 인성이 필요합니다. 충격 테스트는 표준 및 고객 요구 사항에 따라 지정될 수 있습니다. | 두 강철 모두 우수한 인성을 요구하지만 특정 충격 테스트 요구 사항은 제품 표준 및 의도된 응용 분야에 따라 달라질 수 있습니다. |
| 용접성 | 적절한 절차를 통해 용접성이 우수합니다. | 우수한 용접성은 함께 용접되는 관형 부품에 매우 중요합니다. | 두 강철 모두 용접이 가능하지만 P235TR1의 용접성은 용접된 튜브 조립품에 일반적으로 사용되기 때문에 특히 중요합니다. |

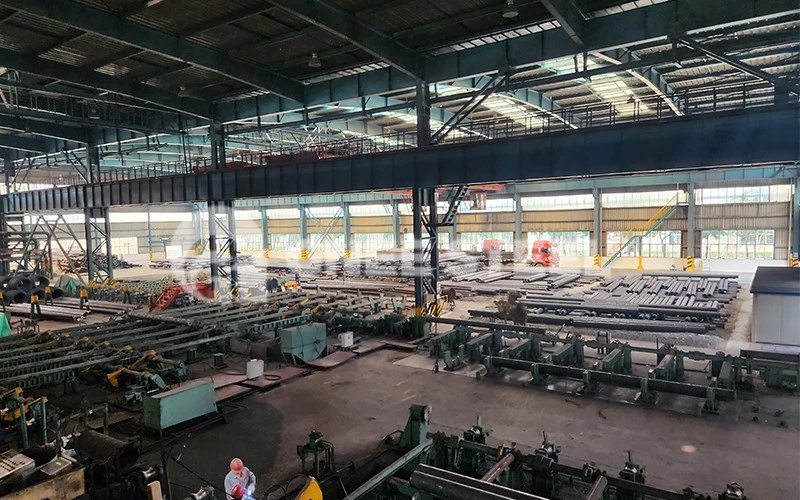

P235GH 이음매없는 튜브 공장
