제품 설명 스터드 튜브 및 스터드 파이프란 무엇입니까?: 스터드 튜브는 표면에 용접된 스터드가 특징인 금속 튜브의 변형입니다. 이 스터드는 튜브 길이를 따라 전략적으로 배치됩니다. 보일러 및 정유소와 같은 응용 분야에서 일반적으로 발견됩니다...

문의 보내기

채팅하기

제품 소개

제품 설명

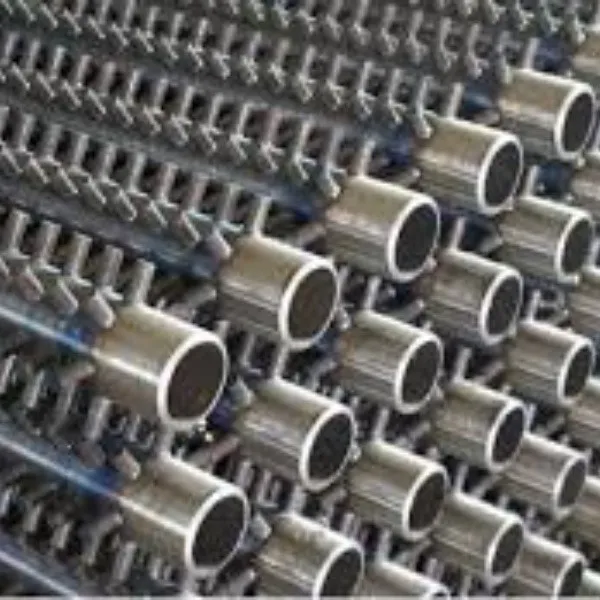

스터드 튜브 및 스터드 파이프란 무엇입니까?:

스터드 튜브는 표면에 용접된 스터드가 특징인 금속 튜브의 변형입니다. 이 스터드는 튜브 길이를 따라 전략적으로 배치됩니다. 보일러 및 정유소와 같은 응용 분야에서 흔히 볼 수 있는 스터드 튜브는 표면적을 향상시켜 열 전달을 향상시켜 재가열 목적에 이상적입니다. 스터드는 전기 저항 용접을 사용하여 튜브에 용접되어 고품질 용접을 생성합니다. 스터드 튜브는 표면이 더러운 가스나 액체와 같은 부식성이 매우 높은 환경에 노출되는 석유화학 공장의 열 전달 시스템에서 핀 튜브보다 더 선호됩니다. 이러한 튜브는 공격적인 물질에 대한 내성이 있어야 하며 자주 청소해야 합니다.

스터드 튜브 재질: 기본 튜브/파이프 및 스터드:

탄소강관

- ASTM A192: 고압 서비스용 이음매 없는 탄소강 보일러 튜브에 대한 표준 사양입니다.

- ASTM A213: 이음매 없는 페라이트 및 오스테나이트 합금강 보일러, 과열기 및 열교환기 튜브에 대한 표준 사양입니다.

- ASTM A106: 주로 탄소강 파이프용이지만 고온 서비스가 필요한 응용 분야에 자주 사용됩니다.

합금강관

- ASTM A335: 보일러 응용 분야에 일반적으로 사용되는 고온 서비스용 이음매 없는 페라이트 합금강 파이프에 대한 사양입니다.

- ASTM A199: 고온 응용 분야용으로 설계된 이음매 없는 페라이트 및 오스테나이트 합금강 보일러 튜브에 대한 표준 사양입니다.

스테인레스 스틸 파이프

- ASTM A312: 보일러의 고압 및 온도 응용 분야에 적합한 이음매 없는 용접 및 냉간 가공된 오스테나이트 스테인리스 스틸 파이프에 대한 표준 사양입니다.

탄소강 및 합금 스터드

- 2등급: 일반 용도에 적합한 저강도강입니다.

- 5등급: 구조용으로 자주 사용되는 중간 강도의 강철입니다.

- 8등급: 고강도 강철로 중부하 작업에 이상적입니다.

스테인레스 스틸 스터드

- 304: 내식성이 우수한 범용 스테인리스강입니다.

- 316: 열악한 환경에서 사용할 수 있도록 향상된 내식성을 제공합니다.

- 409: 내식성이 우수한 범용 스테인리스강입니다.

스터드 튜브 및 스터드 파이프 크기:

Studded Tubes

위 표에 나와 있는 표준 튜브 치수는 일반 주문에서 가져온 것입니다. 우리는 외경 60,3~219,1mm 범위의 다른 기본 튜브 치수로도 스터드 튜브를 생산합니다.

최대 24미터. 원주 용접이 필요한 경우 100% X-레이 촬영. 필요한 경우 압력 테스트를 거쳤습니다.

스터드 튜브 스터드

표준 스터드 열 간격 5/8"(15,88mm)=63 미터당 스터드 열, 요청 시 기타 간격 제공

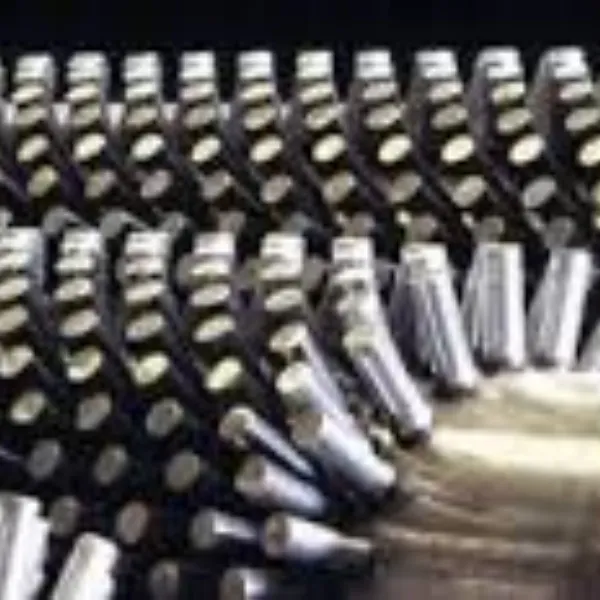

스터드 튜브 및 스터드 파이프의 스터드 모양

원통형 스터드, 타원형 스터드 또는 렌즈형 스터드

스터드 튜브 및 스터드 파이프 적용 분야:

1. 발전

- 보일러: 스터드 튜브는 고압 보일러, 특히 과열기와 이코노마이저에 사용되어 열 전달 효율을 높이고 온수와 증기의 효과적인 생성을 보장합니다.

- 열 교환기: 발전소에서 스터드 튜브는 특히 냉각 및 가열 사이클에서 열 교환 효율을 향상시킵니다.

2. 석유화학산업

- 분해로: 최적의 열 교환 및 반응 효율을 보장하기 위해 고온 분해 공정 동안 반응기에 스터드 튜브가 사용됩니다.

- 열 교환기: 석유 정제 공정에서 뜨거운 오일을 가열 및 냉각하는 데 사용됩니다.

3. 화학 처리

- 반응기: 화학 반응에서 스터드 튜브는 특히 고온 및 고압 조건에서 가열 및 냉각 효율을 향상시킵니다.

- 분리기: 스터드 튜브는 분리 공정 중 에너지 전달을 개선하는 데 도움이 됩니다.

4. 해양 응용

- 선박용 보일러: 내식성과 고효율로 인해 선박의 증기 발생기에 널리 사용됩니다.

- 열 교환기: 선박의 냉각 및 가열 시스템에 사용됩니다.

5. 폐열 회수

- 열 회수 시스템: 스터드 튜브는 산업 공정에서 발생하는 폐열을 포착하고 활용하여 특히 고온 배기 회수에서 전반적인 에너지 효율성을 향상시킵니다.

6. 석유 및 가스

- 드릴링 및 생산 장비: 특히 온도 변동이 심한 환경에서 열 전달 효율을 높이기 위해 석유 및 가스 추출에 사용됩니다.

스터드 튜브 및 스터드 파이프 제조 공정:

스터드는 저항 용접을 통해 튜브에 완전 자동으로 용접됩니다.

전류는 튜브와 스터드 베이스를 통해 전달됩니다. 이 스터드는 용접 공정을 향상시키기 위해 독특한 모양으로 만들어졌습니다. 핀닝 및 용접 절차 중에 스터드는 용접 지점에서 튜브에 대해 기계적으로 눌려 강력한 기계적 결합이 이루어집니다. 이러한 유형의 핀 튜브는 고압 및 고온 응용 분야에 특히 적합합니다. 기계적 결합의 강도는 작동 과정이나 청소와 같이 극도의 기계적 부하와 스트레스를 받는 환경에 이상적입니다.
