API 5L X120 LSAW 용접 라인 파이프
API 5L X120는 API(American Petroleum Institute)에서 정의한 가장 높은 강도의 라인 파이프 강철 중 하나이며, 극한 조건의 석유 및 가스 전송 파이프라인용으로 특별히 설계된-것입니다. "X"는 라인 파이프를 나타내고 "120"은 의 최소 항복 강도를 나타냅니다.120ksi(약 827MPa), 오늘날 가장 발전된 에너지 인프라 프로젝트에서 중요한 소재입니다.
API 5L X120 용접 파이프, 초고강도 + 우수한 인성, 모든 극지방 및 심해 시나리오에 적합{3}}독점적인 맞춤형 솔루션을 얻으려면 클릭하세요!
API 5L X120 파이프 사양
| 목 | 매개변수 |
|---|---|
| 기준 | API 5L 46판 / ISO 3183 |
| 등급 | X120 (L830) |
| 제품 수준 | PSL1 / PSL2(PSL2가 더 엄격함) |
| 제조공정 | 원활한, LSAW, UOE, JCOE |
| OD 범위 | 21.3 – 1422mm |
| WT 범위 | 2.11 – 40mm |
| 배송조건 | +N, +Q+T, +M |
| 검사 요구 사항 | 100% UT + RT, 수중 테스트, 충격, DWTT |
| 인증 | NACE MR0175, HIC 테스트, SSC 테스트, IBR 준수 |
API 5L X120 고수익 탄소강 파이프 화학 성분
PSL2 등급 API 5L X120 이음매 없는 파이프 또는 용접 파이프의 일반적인 화학 조성(질량 분율 %):
| 요소 | C | 망 | P | S | V | NB | 티 | CEIIW |
|---|---|---|---|---|---|---|---|---|
| 맥스 | 0.10 | 1.80 | 0.020 | 0.010 | 0.10 | 0.06 | 0.03 | 0.43 이하 |
| 최소 | - | 0.50 | - | - | 0.02 | 0.02 | 0.01 | - |
API 5L X120 탄소강 용접 파이프 기계적 특성
| 재산 | 요구 사항 |
|---|---|
| 최소 항복 강도 | 827MPa(120ksi) |
| 최소 인장 강도 | 930MPa 이상 |
| 항복비-대-인장비(Y/T) | 0.93 이하(합의에 따라 더 낮아질 수 있음) |
| 신장 A50mm | 14% 이상 |
| -20도에서의 샤르피 V-노치 충격 에너지 | 평균 190J 이상, 개인 130J 이상 |
| DWTT 전단면적(SA) | 0도에서 85% 이상 |
API 5L X120 석유 및 가스 전송 파이프 치수표(공통 범위)
| 외경(OD) | 벽 두께(WT) | 길이 | 제조공정 |
|---|---|---|---|
| 21.3mm – 1422mm | 2.11mm – 40mm | 6 – 12미터(SRL/DRL) | 원활한, LSAW, UOE, ERW |
석유 및 가스 치수 공차용 API 5L X120 라인 파이프
| 매개변수 | 용인 |
|---|---|
| 외경(OD) | ±0.75% |
| 벽 두께(WT) | +15%, -12.5%(PSL1); ±10%(PSL2) |
| 길이 | -0 / +100mm |
| 타원성 | 0.5%D 이하(D > 1422mm인 경우 적용) |
API 5L X120 탄소강 라인 파이프 배송 조건
| 상태 | 설명 |
|---|---|
| +N(정규화된 롤링) | X120N의 경우; 뛰어난 인성을 지닌 미세-결립 구조 |
| +Q(담금질) +T(템퍼링) | QO 처리로 알려져 있습니다. 강도와 저온 인성을 향상시키며{0}}중요한 부분에 사용됩니다. |
| +M(열-기계 제어 프로세스 TMCP) | X120M의 주류 프로세스; 제어된 롤링 및 냉각, 용접- 친화적 |
API 5L X120 HIC 파이프라인 두께 공차
| 사양 | 용인 |
|---|---|
| t 0.984"(25mm) 이하 | 공칭 두께(PSL1)의 ±12.5% |
| 티 > 25mm | ±10%(PSL2에는 더 엄격한 요구 사항이 있음) |
| 국부적 최소 벽 두께 | 공칭 가격의 87.5% 이상 |
API 5L X120 고수율 라인 파이프 정수압 테스트
| 목 | 요구 사항 |
|---|---|
| 테스트 압력 | 1.0× 설계 압력 이상, 일반적으로 30~45MPa |
| 보유시간 | 5초 이상(API 5L 조항 9.10에 따라) |
| 모니터링 | 전체 길이-자동 압력 모니터링, 누출이나 영구 변형 없음 |
| 적용 가능성 | 출고 전 모든 API 5L 파이프에 대해 필수(공장 승인) |
API 5L X120 테스트 탄소강 용접 파이프 샤르피 충격 테스트
| 위치 | 온도 | 요구 사항 |
|---|---|---|
| 비금속 | -20도 | 평균 190J 이상, 개인 130J 이상 |
| 용접 및 HAZ | -10도 | 평균 100J 이상 |
| DWTT(낙하 인열 시험) | 0도 | 전단 면적 85% 이상 |
API 5L X120 파이프 애플리케이션
북극 석유 및 가스 파이프라인: 예: 러시아의 Yamal 프로젝트, -60도에서 안정적으로 작동
심해 파이프라인: 브라질의-염전, 수심 2,400m, 30MPa 압력 견딤
고압-장거리-거리 전송: 중국-러시아 동부-노선 가스 파이프라인의 시험 구간, 설계 압력 15 MPa
Sour 서비스 환경: HIC/SSC 저항 표준 충족, 고-유황 가스전에 적합
수소 수송 조종사: 수소 파이프라인 시험을 위한 고강도 및 낮은 투과성으로 인해 선택됨
API 5L X120 고수율 라인 파이프 테스트 및 검사

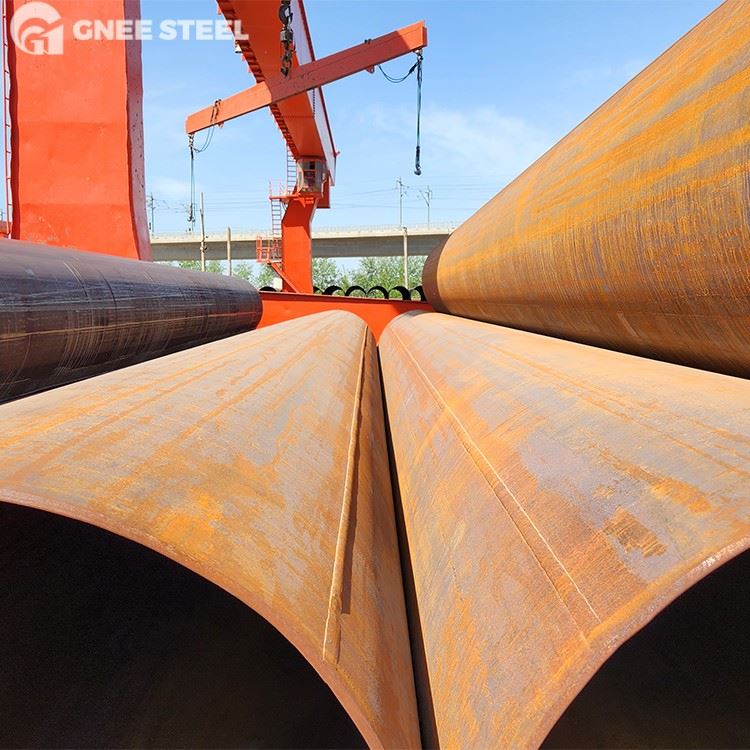

API 5L X120 LSAW 용접 라인 파이프 공장
API 5L X120 포장 및 배송
FAQ
API 5L은 어떤 용도로 사용되나요?
API 5L주로 석유, 천연가스, 물과 같은 유체의 장거리 운송 파이프라인 시스템에 사용되며, 글로벌 석유 및 가스 산업의 파이프라인 강관에 대한 보편적인 표준입니다.
이는 이음매 없는 용접 강관을 덮는 육상 및 수중의 고압, 장거리-운송 파이프라인에 적합하며 원유, 천연가스, 정제유 및 물의 운송 엔지니어링에 널리 사용됩니다. 또한 이 표준은 도시가스 주배관, 정유소 집결 및 송전 배관, 고유황(Sour Service) 배관 등 열악한 환경의 배관 건설에도 사용됩니다.
API 5L 파이프 탄소강인가요?
예,API 5L 파이프라인주로 탄소강으로 만들어지며 석유, 가스 및 해상 운송 시스템에 널리 사용됩니다.
이 표준이 적용되는 강관은 주로 탄소강과 미세 합금강으로 이루어지며 무계목 파이프와 용접 파이프로 구분되며 육상 및 해저 파이프라인 엔지니어링에 적합합니다. 일부 고급-강(예:X80이상) 강도와 인성을 향상시키기 위해 미량 합금 원소를 첨가할 수 있지만, 그 매트릭스는 여전히 탄소강 범주에 속합니다.
